? ? ? ? 鏡頭性能測試中，Tvline電視線的測試也是非常常見的，iQstest軟件模塊TvLine同SFR的使用差不多，只是在進行配置頁時選擇“楔形線測試”，然后再進行圖像載入以及roi選取，如有需要回顧SFR模塊，請點擊此處。TvLine的roi標準如下：

?

?

圖3.2.1 tvline ROI選取標準

?

?

? ? ? ? 選取roi完成后，自動彈出分析頁面：
?

?

?

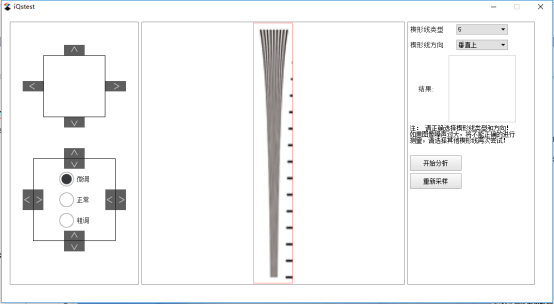

圖3.2.2 tvline微調

?

?

? ? ? ? 從圖3.2.2可以看出， 和SFR類似，分成三個板塊： 左邊為微調控制區、中間為ROI圖像展示區、右邊為控制區； 當ROI選取不合規定時，可以使用微調功能調整ROI位置和大小，使之符合標準， 再設置“楔形線類型（楔形線條數）”、“楔形線方向（寬部的朝向）”，這里注意要正確選擇， 不然會彈出錯誤框， 點擊“開始分析”，即可以得到極限清晰分辨率（單位：LW/PH ）：

?

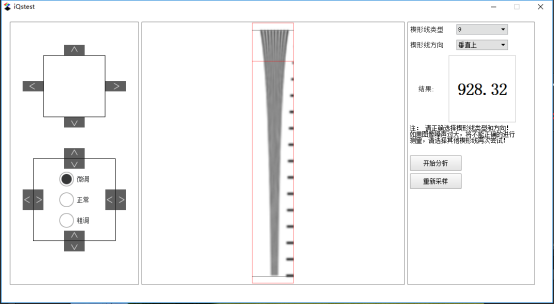

圖3.2.3 tvline結果

?

? ? ? ? iQstest軟件是深圳市三恩時科技有限公司針對圖像測試開發的配套軟件，而通常ISO12233分辨率測試卡中就包含Tvline線的測試，使用iQstest軟件測試電視線Tvline方便快捷，精準度高。
